| Part No. | Series | Tube OD(d) | S2 | Y | A |
|---|---|---|---|---|---|
| E 12-L 45° | Light-250 Bar | 12 | 22 | 19 | 24 |
| E 15-L 45° | Light-250 Bar | 15 | 27 | 24 | 28 |
| E 18-L 45° | Light-160 Bar | 18 | 32 | 27 | 31 |
| E 22-L 45° | Light-160 Bar | 22 | 36 | 32 | 35 |
| E 28-L 45° | Light-100 Bar | 28 | 41 | 41 | 38 |
| E 35-L 45° | Light-100 Bar | 35 | 50 | 46 | 45 |
| E 42-L 45° | Light-100 Bar | 42 | 60 | 55 | 51 |
| E 16-S 45° | Heavy-400 Bar | 16 | 30 | 27 | 31 |
| E 20-S 45° | Heavy-400 Bar | 20 | 36 | 32 | 35 |
| E 25-S 45° | Heavy-400 Bar | 25 | 46 | 41 | 38 |
| E 30-S 45° | Heavy-250 Bar | 30 | 50 | 46 | 45 |
| E 38-S 45° | Heavy-250 Bar | 38 | 60 | 55 | 51 |

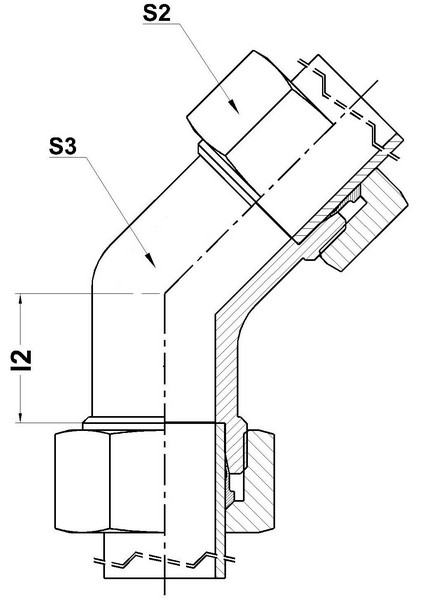

| Dimensions given approx. Fig. with tightened nut. Part No. Given referes to complete assembly - Steel Part |
