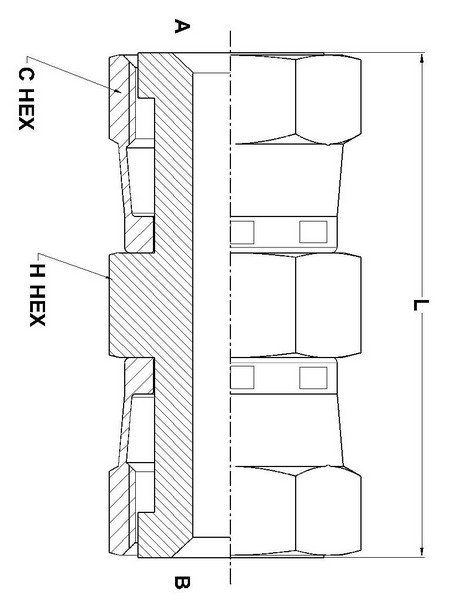

PART NO.SIZE | TUBE O.D. | A THREAD | B THREAD | A DRILL | B DRILL | L LGTH | C HEX | H HEX |
---|---|---|---|---|---|---|---|---|
FS6565-04-04 | 1/4 | 9/16-18 | 9/16-18 | 0.165 | 0.165 | 1.59 | 0.687 | 0.625 |
FS6565-06-06 | 3/8 | 11/16-16 | 11/16-16 | 0.264 | 0.264 | 1.77 | 0.812 | 0.750 |
FS6565-08-08 | 1/2 | 13/16-16 | 13/16-16 | 0.358 | 0.358 | 2.12 | 0.938 | 0.875 |
FS6565-10-10 | 5/8 | 1-14 | 1-14 | 0.453 | 0.453 | 2.42 | 1.125 | 1.062 |
FS6565-12-12 | 3/4 | 1-3/16-12 | 1-3/16-12 | 0.547 | 0.547 | 2.74 | 1.375 | 1.250 |
FS6565-16-16 | 1 | 1-7/16-12 | 1-7/16-12 | 0.783 | 0.783 | 2.95 | 1.625 | 1.500 |
